Переходы ТУ 1468-010-593377520-2003 с силикатно-эмалевым покрытием
Для получения информации о наличии, точной стоимости товара с учетом Вашей скидки , а также для оформления заказа используйте функцию «Сделать заказ».
Также для оформления заказа и получения информации о наличии товара Вы можете позвонить нам по номеру +7 (499) 707-73-53 или написать нам на почту info@titanpkf.ru.
Наши сотрудники с удовольствием ответят на все интересующие Вас вопросы и помогут сформировать заказ по наилучшей цене! Звоните!!!
Переход концентрический, эксцентрический может изготавливаться из различных марок стали:
- сталь 20 (углеродистые)
- сталь 09Г2С (низколегированные)
- сталь 20С, 20А, 13ХФА, 20ФА (коррозионностойкие)
- сталь 15Х5М (жаропрочные)
- сталь 12 (08)Х18Н10Т, 10Х17Н13М2Т (нержавеющие)
Соединительные детали трубопроводов стальные приварные бесшовные, повышенной эксплуатационной надежности.
Настоящие технические условия распространяются на соединительные детали стальные приварные бесшовные с повышенной коррозионной стойкостью и хладостойкостью, для внутрипромысловых трубопроводов, с условным давлением 10 МПа при температуре окружающей среды от - 60 оС до + 40 оС и температуре транспортируемых сред от +5 оС до + 80 оС
Изготавливаемые по настоящим техническим условиям переходы обладают повышенной стабильностью механических характеристик, повышенной трещиностойкостью, низкой температурой вязко-хрупкого периода, повышенной стойкостью к общей и язвенной коррозии, стойкостью к сульфидному коррозионному растрескиванию и образованию водородных трещин.
По настоящему стандарту изготавливаются бесшовные приварные переходы диаметром от 32 мм до 530 мм из коррозионно стойких марок стали.

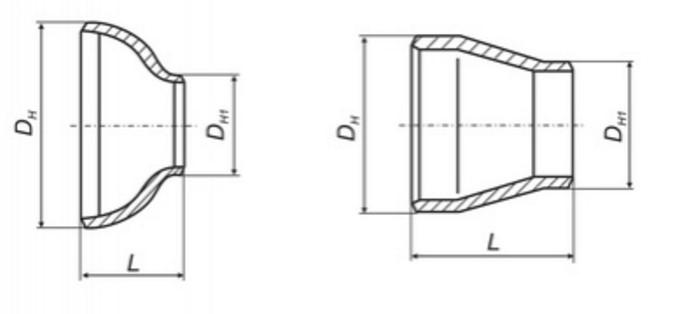

Конструкция, размеры, предельные отклонения размеров и расположения поверхностей переходов соответствуют ГОСТ 17378-2001.
|
Условный проход DN, мм |
Т, % |
F, W, H, L |
B |
C |
K |
f |
m |
|
До 65 включ. |
-15 +20 |
±2,0 ±2,0 |
±7,0 ±7,0 |
±6,0 |
±4,0 |
0,5 |
1,0 |
|
Св. 65 до 125 включ. |
±7,0 |
±4,0 |
1,0 |
1,0 |
|||
|
±3,0 |
±7,0 |
±8,0 |
±6,0 |
1,5 |
1,0 |
||
|
Св. 200 до 400 включ. |
±4,0 |
±10,0 |
±9,0 |
±6,0 |
2,5 |
1,5 |
|
|
Св. 400 до 600 включ. |
±6,0 |
±10,0 |
±10,0 |
±10,0 |
5,0 |
1,5 |
|
|
700; 800 |
±8,0 |
±10,0 |
±10,0 |
±10,0 |
7,0 |
3,0 |
